Polska플라스틱 제품용 핀
스피롤(SPIROL)은 플라스틱 제품에 사용되는 다양한 유형의 핀을 제조합니다. 여기에는 코일 스프링 핀, 슬롯 스프링 핀 및 특정 유형의 솔리드 핀이 포함됩니다. 플라스틱에 대한 일반적인 핀 적용 분야는 다음과 같습니다: 자유 장착 힌지 핀, 마찰 장착 힌지 핀, 래치 핀, 차축, 피벗 핀, 영구 고정 핀, 정비 가능 고정 핀, 고정 핀, 연결 핀, 위치 지정 핀, 정렬 핀, 샤프트 및 허브 핀, 샤프트 및 기어 핀 등. 특정 적용 요구 사항에 따라 SPIROL의 응용 엔지니어가 조립에 최적의 핀 솔루션을 선택하도록 지원합니다.
조립 장비가 필요한 경우, SPIROL은 핀 조립 요구 사항을 지원하기 위해 수동에서 완전 자동 모듈에 이르기까지, 고정 장치 유무에 관계없이 표준적인 포괄적인 핀 조립 장비 라인을 제공합니다.

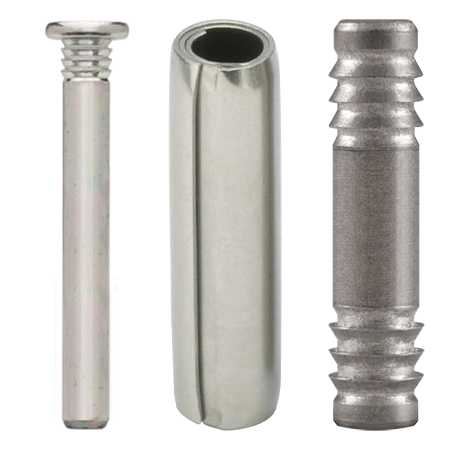

핀 유형
(경량 등급)
Coiled Spring Pins
SPIROL은 1948년 코일 스프링 핀을 발명했습니다. 진정한 엔지니어링 패스너인 코일 핀은 저하중, 표준, 고하중 세 가지 등급으로 제공되어 설계자가 다양한 호스트 재료 및 적용 요구 사항에 맞게 강도, 유연성 및 직경의 최적 한 조합을 선택할 수 있도록 합니다. 충격 흡수 설계는 힘과 진동을 완화하여 홀 손상을 방지하고 조립 수명을 연장합니다.
저하중 코일 스프링 핀은 일반적으로 플라스틱, 알루미늄, 다이캐스팅, 세라믹과 같은 부드럽고 부서지기 쉬운 재료나 얇은 재료에 권장되며, 홀이 조립체 가장자리 근처에 위치한 경우에도 적합합니다. 정렬용이나 축으로만 사용되는 등 상당한 하중이 가해지지 않는 상황에서는 낮은 삽입력으로 인해 조립이 용이하기 때문에 저하중 코일 핀이 자주 사용됩니다.
(시리즈 500)
초저하중 코일 핀은
시리즈 500 초저하중 코일 핀은 부드럽거나 취약한 재료에 사용하기 위해 특별히 설계되었습니다. 1½ 코일 구조는 홀 벽에 가해지는 방사형 힘이 구멍 재료의 강도를 초과하지 않도록 하여 변형을 방지합니다. 또한 핀 강도가 주요 설계 고려 사항이 아닌 경우 경제적인 솔루션입니다 . 시리즈 500 초저하중 핀의 일반적인 적용 분야는 다음과 같습니다: 플라스틱 또는 세라믹 제품의 힌지 핀, 정렬 핀, 그리고 구멍이 제품 구성 요소의 가장자리에 가까운 고정 응용 분야.
시리즈 500 초저하중 코일 핀 제품군 내에는 화장품 케이스 전용으로 설계된 시리즈 550 화장품용 코일 핀이 포함됩니다.
(BP100)
Press-N-Lok™ Pin
SPIROL의 BP100 Press-N-Lok™ 핀은 핀 양 끝에 반대 방향의 미늘이 있으며, 플라스틱 인클로저의 두 반쪽과 같이 두 플라스틱 부품을 서로 영구적으로 고정하도록 설계되었습니다. Press-N-Lok™ 핀은 두 단계로 설치됩니다: 먼저, 핀을 플라스틱 하우징의 한쪽 반쪽에 눌러 넣습니다. 다음으로, 하우징의 다른 반쪽을 노출된 핀과 정렬한 후 눌러 고정합니다. 설치 과정에서 플라스틱이 미늘 주변 영역으로 채워져 축 방향 힘에 대한 최대 저항력을 제공합니다. SPIROL의 Press-N-Lok™ 핀은 표준으로 경량 무연 알루미늄으로 제조되며, 오스테나이트계 스테인리스강으로도 주문 제작 가능합니다. SPIROL Press-N-Lok™ 핀은 2mm에서 4mm까지의 직경으로 제공됩니다.
(LP500)
플라스틱용 래치 핀
SPIROL의 플라스틱용 LP500 래치 핀 시리즈는 헤드 아래에 미늘이 위치하도록 설계되었으며, 미늘 길이는 제품의 가장 바깥쪽 부분의 너비와 동일합니다. LP500 래치 핀의 나머지 길이는 다른 고정 기능 없이 매끄럽습니다. 이를 통해 플라스틱 조립체의 모든 구멍을 통해 LP500 플라스틱용 래치 핀이 쉽게 정렬되고 자유롭게 설치될 수 있으며, 미늘이 마지막 구멍에 접촉하여 핀을 안전하게 고정할 때까지 진행됩니다. 완전히 설치되면 핸들은 고정 핀의 미늘이 없는 끝을 중심으로 자유롭게 회전합니다. 헤드는 LP500 래치 핀이 과도하게 설치되는 것을 방지하며, 자동 설치를 위해 핀을 기계적으로 방향을 맞출 수 있게 합니다. 경량 무연 알루미늄으로 제조된 SPIROL의 LP500 플라스틱용 래치 핀은 3mm, 4mm, 5mm의 세 가지 표준 직경으로 제공됩니다.
설계 성공 사례
플라스틱 전기 자동차 충전 핸들의 고정 핀
고객의 도전:
전기 자동차 충전 핸들 제조업체는 플라스틱 호스트를 벗겨내는 나사로 인해 조립 중에 높은 스크랩 비율을 경험했습니다. 그들은 나사를 린 제조를 지원하는 영구적이고 변조 방지 패스너로 교체하기를 원했습니다.
스피롤 솔루션:
- SPIROL 엔지니어링은 나사를 플라스틱 인클로저용 고정 핀으로 특별히 설계된 Press-N-Lok™ 핀으로 교체할 것을 권장했습니다.
- Press-N-Lok™ 핀에는 플라스틱에서 높은 유지력을 제공하는 미늘이 있습니다. 핀이 플라스틱에 눌러지면 미늘이 플라스틱 호스트에 조립 됩니다. 설치 후 핀을 제자리에 고정하기 위해 미늘 뒤에 플라스틱 백필이 있습니다.
- 이전에 사용된 나사에 비해 Press-N-Lok™ 핀의 조립 시간이 훨씬 빨랐고 조립 장비 비용이 저렴했습니다.
- SPIROL의 Press-N-Lok™ 핀은 조립 프로세스를 단순화하고 나사 설치와 관련된 스크랩 이벤트를 제거했습니다.
자동차 인테리어 도어 핸들 래치 메커니즘의 힌지 핀
고객의 도전
자동차 도어 핸들 제조업체는 조립에 사용하고 있던 반관 리벳으로 인해 발생하는 BSR(버저음, 삐걱거림)을 제거할 힌지 핀을 추천하기 위해 SPIROL에 접근했습니다.
스피롤 솔루션:
- 플라스틱용 SPIROL의 LP500 래치 핀은 자동차 핸들 및 래치 시장을 위해 특별히 개발되었습니다.
- 플라스틱용 LP500 래치 핀 헤드 아래의 가시 부분은 핀이 고정되어 있는 동안 핸들이 적절하게 회전하도록 하는 플라스틱 호스트에 핀을 잠급니다. 이것은 또한 BSR에 대한 우려를 완전히 제거합니다.
- 삽입 시 핀이 제자리에 단단히 눌러지기 때문에 리벳팅 및 피닝과 같은 모든 2차 작업이 제거됩니다.
- 현재의 반관 리벳을 SPIROL의 플라스틱용 LP500 래치 핀으로 교체하여 조립 공정을 단순화하고 생산 효율성을 개선하며 윤활유를 제거하고 도어 핸들의 전체 제품 품질을 개선했습니다.
수술용 스테이플러의 방아쇠 핀
고객의 도전:
선도적인 의료 기기 제조업체는 수술용 스테이플러 내 플라스틱 요크의 균열을 제거하는 자체 유지 방아쇠 핀을 설계하는 데 도움을 받기 위해 SPIROL에 문의했습니다.
스피롤 솔루션:
- SPIROL 엔지니어는 강도와 유연성의 완벽한 균형을 보장하기 위해 플라스틱 어셈블리용으로 특별히 설계된 경량 코일 스프링 핀을 권장했습니다.
- 코일형 핀은 설치가 쉽고 설치 후 구멍에 낮은 응력을 가하지만 뛰어난 유지력을 제공합니다.
- 가장 적절한 핀을 권장하는 것 외에도 SPIROL 엔지니어는 어셈블리 수명 동안 어셈블리가 제대로 작동하는지 확인하기 위해 각 고정 위치에 대한 구멍 크기도 권장했습니다.
- SPIROL의 코일 스프링 핀은 플라스틱 요크의 균열을 제거하고 방아쇠 기능을 향상시키며 수술용 스테이플러의 전반적인 품질을 향상시켰습니다.
원하는 정보를 찾지 못하셨나요?
응용 분야에 가장 적합한 고정 솔루션을 선택하는 데 도움이 필요하신가요? SPIROL의 전문 엔지니어들이 귀사의 특정 요구 사항을 검토하고 기술적 및 상업적 요구를 충족시키는 가장 비용 효율적인 핀을 추천해 드립니다. 저희가 도와드리겠습니다!
핀 조립 기술
SPIROL은 체결 및 조립에 사용되는 포괄적인 엔지니어링 부품 라인 외에도, 제품의 비용 효율적이고 고품질 조립을 용이하게 하기 위해 설계된 다양한 핀 조립 장비를 제공합니다. 당사의 조립 솔루션은 수동 기계부터 통계적 공정 관리 및 오류 방지 옵션이 적용된 완전 자동화 작업 셀에 이르기까지 다양합니다. 당사는 이러한 통합 솔루션을 제공하는 유일한 기업입니다.
로컬 디자인. 글로벌 공급
스피롤은 귀사의 설계를 지원하기 위해 전 세계에 애플리케이션 엔지니어를 두고 있으며, 최첨단 제조 센터와 전 세계 물류센터의 지원을 받아 제품 배송 과정을 단순화합니다.
만약 파스너 관련하여 제품 생산에 문제가 있다면 당사의 엔지니어가 도움을 드릴수 있습니다. 귀사의 엔지니어링 요구사항에 대한 효율적인 솔루션을 추천하는 것이 스피롤의 역할입니다. 전화를 주시거나 아래 양식을 작성하여 보내 주시기 바랍니다.
