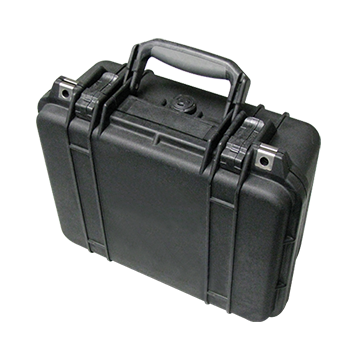

고하중 보관 케이스

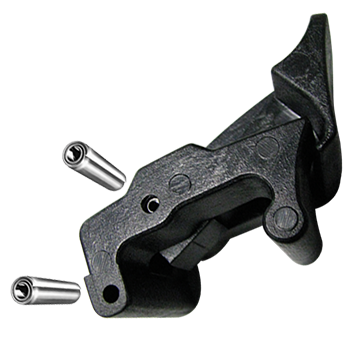

핀 2개가 필요한 래치/힌지 어셈블리로 플라스틱 보관 케이스가 설계되었습니다. 하나의 핀을 사용하여 전체 래치 어셈블리를 케이스 뚜껑에 연결하고, 다른 핀을 래치 어셈블리 내 힌지 핀으로 사용합니다.

기존에 사용된 핀은 한 쪽 끝에 바브(Barb)가 있는 솔리드 핀이었습니다. 이러한 핀은 비대칭 설계로 인해 자동 공급 장비에서 방향 조정을 하기가 어렵습니다. 또한 솔리드 핀은 안정적인 마찰 끼워맞춤 힌지를 제공하지 못하므로 억지 끼워맞춤을 제공하는 형상을 케이스에 설계해야 했습니다. 제조업체는 자동 장비용으로 적합하고 케이스에 추가 형상을 만들지 않고도 높은 품질의 마찰 끼워맞춤 힌지를 제공할 수 있는 핀으로 현재 핀을 대체하기로 결정했습니다.

힌지 플라스틱 어셈블리에는 코일 스프링 핀이 일반적으로 사용됩니다. 코일 핀은 사용되는 구멍보다 큰 직경이 사전 장착되어 있기 때문에 장착 후 핀이 원래 직경으로 돌아가기 위해 가하는 방사력으로 인해 뛰어난 고정력을 발휘합니다. 구멍 크기를 간단히 조정하여 동일한 핀으로 자유 끼워맞춤 또는 마찰 끼워맞춤 힌지를 만들 수 있습니다. 코일 핀은 대칭형이므로 자동 장착 장비에서 사용하기 위해 전체 방향을 조정할 필요가 없습니다. 또한 코일 핀에는 틈새가 아닌 이음매가 있기 때문에 중첩되거나 서로 맞물리지 않습니다.

SPIROL 엔지니어링은 이 어셈블리에 저하중 코일 핀을 추천했습니다. 저하중 핀은 유연성이 뛰어나므로 플라스틱 구성품에 장착이 간편하고 구멍 무결성이 보호됩니다. 따라서 제품 수명 전반에 걸쳐 안정적인 고정력과 힌지의 균일한 "느낌"이 유지됩니다. 단일 핀을 두 위치에 모두 사용할 수 있으며 SPIROL 엔지니어링은 원하는 "끼워맞춤"을 얻는 데 필요한 구멍 크기를 제공했습니다. 케이스가 사용되는 환경에서 뛰어난 내부식성을 제공하는 300 시리즈 오스테나이트 스테인리스강 핀이 선택되었습니다. 이 비용 효율적인 솔루션은 애플리케이션 요구 사항을 모두 충족했으며 신속하게 제조되어 수요를 충족할 수 있었습니다.
