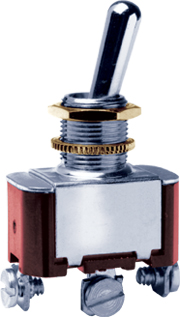

토글 스위치

애플리케이션:

스위치 제품 제조업체가 유럽 시장을 위한 맞춤형 6각 패널 너트의 제조를 SPIROL에 요청했습니다.

이 대형 특수 가공 너트는 15 mm 렌치 크기와 M13 스레드를 가집니다. 또한 고객은 유럽 제품 출시를 위한 가격 경쟁력 유지를 위해 비용 효율적인 고품질 제품을 필요로 했습니다. 그러나 사전 제작되거나 맞춤 압출된 미터 브라스 바는 미국에서 적은 수요로 인해 가격이 매우 비쌉니다.

SPIROL 솔루션:

SPIROL 엔지니어링은 특수 M13 스레드가 있는 표준 SPIROL 시리즈 H40 6각 패널 너트 몸체의 사용을 권장했습니다.

SPIROL 표준 패널 너트는 렌치 크기가 0.625”이고, 납작 부분에서 당초 요청되었던 15 mm 렌치 크기가 아닌 약 15.9 mm로 변환됩니다. 고객이 아직 초기 설계 단계여서 표준 0.625” 렌치 크기로 변경할 수 있었습니다. 표준 렌치 크기를 사용함으로써 SPIROL은 시중에서 구할 수 있는 원재료로 너트를 가공할 수 있었습니다.

고객은 부품 생산 타이밍을 SPIROL과 맞춰 SPIROL이 멀티스핀들 장치에서 표준 패널 너트를 생산한 직후에 맞춤형 M13 스레드가 있는 너트를 제조할 수 있도록 했습니다.

고객이 특수한 렌치 크기를 필요로 했다면 너트를 위해 CNC 장치에서 완벽한 설정이 필요했을 것이므로 대용량 생산 장치에서 운영하지 못했을 것입니다. 이로 인해 탭만 변경하면 부품 내부 직경에 특수 스레드를 생성할 수 있으므로 설정 시간이 크게 줄어들었습니다.

고객은 SPIROL과 협력한 결과 총 95%의 비용 절감을 달성했습니다!
