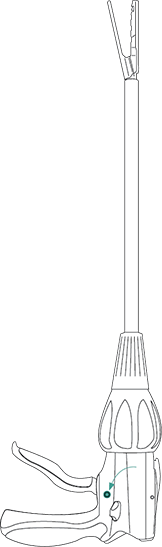

수술용 스테이플러 트리거 핀

이전 솔루션:

수술용 스테이플러 내의 플라스틱 요크 하위조립체에 스테인리스강 트리거 플레이트를 고정하는 데 솔리드 다월 핀이 사용되었습니다. 이것은 외과의사가 트리거를 당길 때 스테이플러를 작동시키는 힌지 역할을 합니다. 솔리드 핀은 플라스틱 호스트와 핀 사이의 마찰 배합을 통해 요크를 유지합니다. 트리커와 다른 쪽의 요크는 프리 핏이며, 설치 중에 핀이 자유롭게 통과할 수 있도록 합니다.

솔리드 다월 핀은 요크의 마찰핏 쪽에 플라스틱 호스트를 배치하여 어셈블리를 제자리에 고정시켰습니다. 이것은 핀보다 직경이 작은 구멍에 솔리드 핀을 눌러서 완성된 것입니다. 유연하지 못한 핀이 플라스틱에 주는 응력 때문에 솔리드 핀이 설치되는 과정에서 플라스틱 요크가 갈라졌습니다. 제조업체는 플라스틱 구멍의 기하학적 모양을 수정하여 플라스틱과 솔리드 핀이 접촉하는 표면적을 줄이려고 했는데, 이로 인해 균열 문제가 해결되지 않았고, 또한 조립체 내에 솔리드 핀의 보유가 감소하는 결과를 낳았습니다. 의료 기기 제조업체는 SPIROL에 도움을 청하였는데, SPIROL은 수술용 스테이플러 내의 플라스틱 요크의 균열을 제거하기 위해 자동으로 트리커를 당기는 것을 설계했습니다.

SPIROL 솔루션:

SPIROL 엔지니어링에서는 오일 프리 코일 스프링 핀을 트리거 핀으로 사용할 것을 권장합니다. 코일 핀은 영활하고 설치하기 쉬우며 구멍 허용 오차가 다른 핀보다 넓을 수 있습니다. 그것들은 설치 중에 압축되고 설치 후 호스트 구성 요소에 낮은 응력을 주기 때문에 플라스틱의 이상적인 선택입니다. 또한 코일 핀은 유연한 상태를 유지하며 시간이 지남에 따라 요크의 구멍이 플라스틱으로 이완되는 경우에도 구멍 크기에 적응합니다.

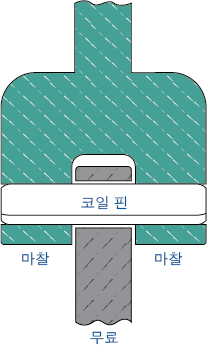

SPIROL 엔지니어링은 또한 플라스틱 요크에 있는 두 개의 구멍이 횡단구성요소의 더 나은 유지가 가능하도록 직경이 같을 것을 권고했다. 실제로 SPIROL은 모든 3 개의 구멍을 수정하여 핀의 성능과 유지력을 최적화할 것을 권장합니다. 변경된 설계로 인해 플라스틱 요크 구멍에 마찰이 발생하였고 아래 이미지에 표시된 것처럼 트리거 플레이트에 자유 장착(더 큰 구멍)이 발생하였습니다.
