CL220 스플릿심 컴프레션리미터의 장점

by Peter Grant, 관형제품 스페셜리스트

1940년대 스피롤(SPIROL)의 창립자인 Herman Koehl은 다른 패스너로는 충족할 수 없는 항공 산업의 요구 사항을 충족하기 위해 코일 스프링 핀을 발명했습니다. 수년에 걸쳐 혁신은 스피롤의 핵심 원칙 중 하나로 남아 있으며, 진화하는 제조 환경의 요구 사항을 충족하기 위해 새로운 제품 라인이 지속적으로 개발되었습니다. 이에 대한 한 가지 예는 거의 모든 산업 전반에 걸쳐 플라스틱이 확산되는 것입니다. 1990년대부터 점점 더 많은 금속 제품이 무게를 줄이고 비용을 낮추기 위해 플라스틱으로 전환되면서 제조업체는 볼트 조임으로 인한 압축 하중으로부터 플라스틱 부품을 보호하는 방법이 필요했습니다. 스피롤이 업계 최초의 표준 컴프레션 리미터 라인을 도입한 것은 바로 이러한 이유 때문입니다. 기본적으로 컴프레션 리미터는 구성 요소가 결합되는 높은 응력 영역의 플라스틱 제품 내에서 금속의 "부분 강화"를 제공합니다. 스피롤의 컴프레션 리미터는 볼트를 권장 조임 토크로 조일 수 있도록 설계되었으며, 제품 수명 전반에 걸쳐 조인트가 손상되지 않도록 보장합니다.

SPIROL은 특정 기술 및 상업적 요구 사항을 충족하기 위해 분할 심, 성형, 타원형 및 견고한 벽 디자인을 포함하여 성형 및 기계 가공 컴프레션 리미터를 모두 제공합니다. 스피롤의 광범위한 제품 제공에 도입될 최신 시리즈는 CL220 컴프레션 리미터 시리즈입니다.

분할 심, 유연한 직경 및 양쪽 끝의 리드인 모따기를 갖춘 CL220 리미터는 성형 공정이 완료된 후 플라스틱 홀에 간단히 프레스 되도록 설계되었습니다. 다른 컴프레션 리미터와 비교하여 CL220 컴프레션 리미터에는 상당한 이점을 제공하는 뚜렷한 기능이 있습니다.

유연한 직경은 넓은 구멍 공차를 수용하며, 간격은 부품이 자유로운 상태에서 맞물리지 않도록 설계되어 자동 공급 및 조립이 가능합니다.

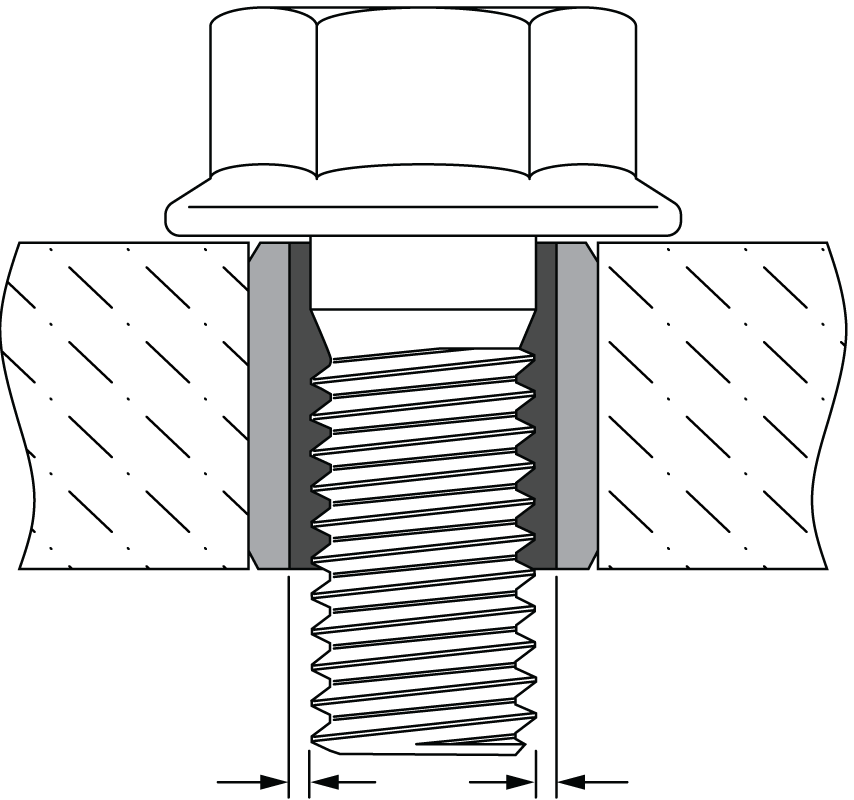

CL220 리미터 시리즈는 오정렬을 보상하기 위해 삽입 후 큰 내경(ID)으로 설계되었습니다. 일단 조립되면 CL220은 볼트 직경 주위에 최소 1mm의 간격을 제공합니다. 이는 오프셋이 있을 때 결합 구멍과 정확하게 정렬되도록 컴프레션리미터의 내경 내에서 볼트 공간을 이동할 수 있는 권한을 부여합니다.

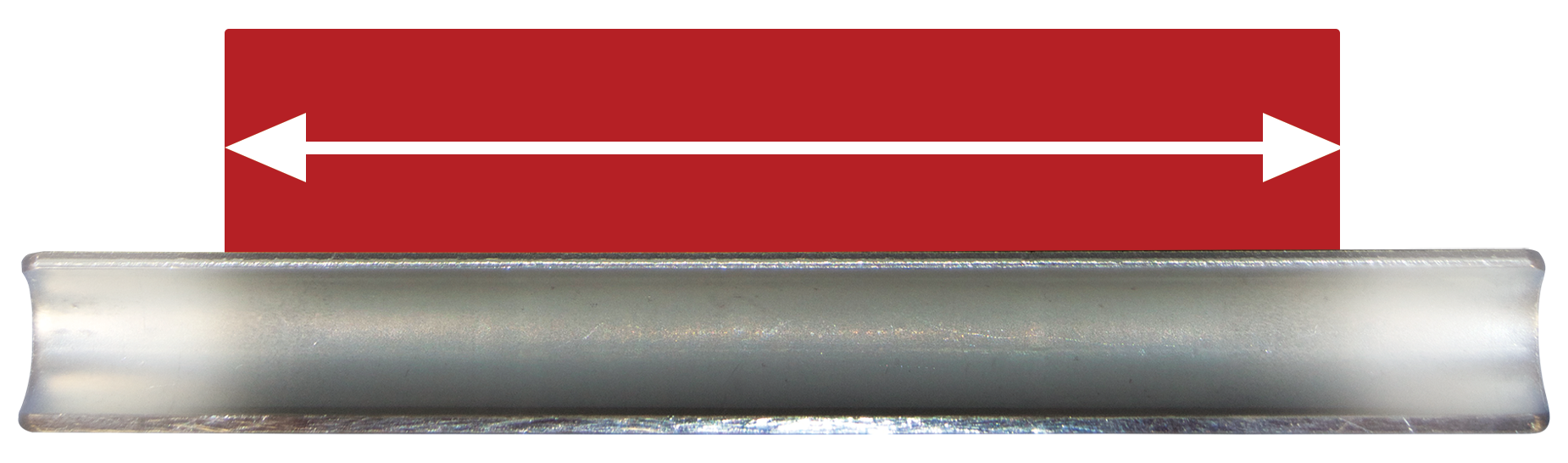

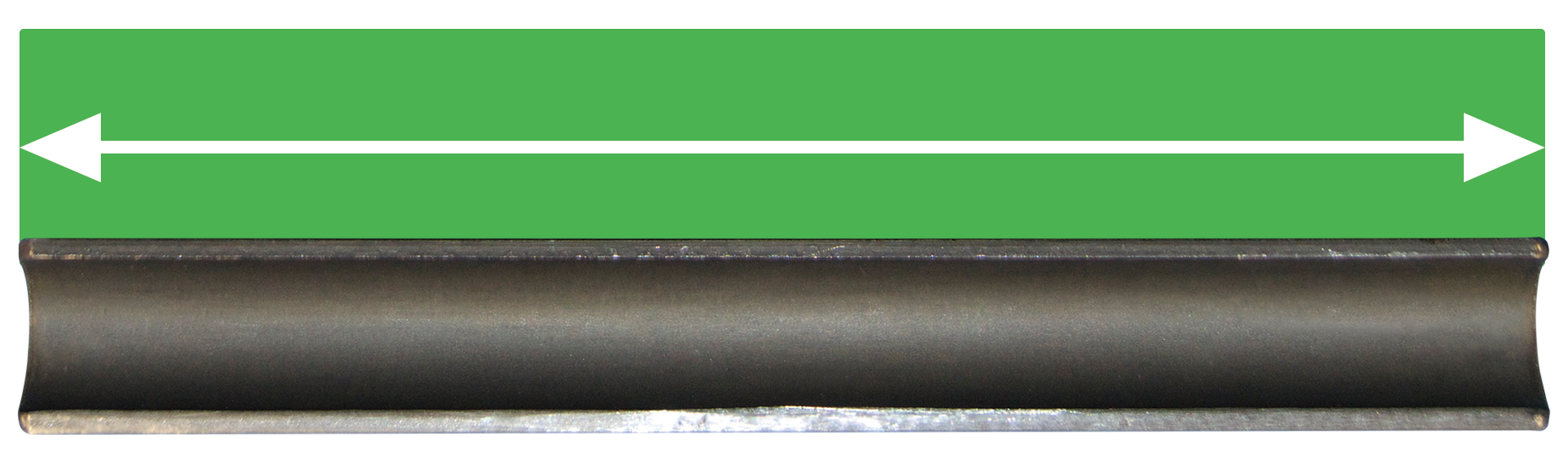

CL220 시리즈는 1000시간 이상의 염수 분무 보호 기능을 제공하는 2개의 실러가 포함된 아연 합금 열 확산 코팅인 ArmorGalv®로 마감되었습니다. 이러한 수준의 내식성은 대부분의 응용 분야에서 순 이익을 제공하지만 농업, 자동차/EV, 구조 등과 같은 실외 응용 분야에서는 매우 중요합니다. ArmorGalv®는 또한 업계에서 가장 환경 친화적인 코팅 중 하나입니다.
