의료기기용 조임쇠 솔루션

코일 핀은 원래 솔리드 핀, 슬롯 핀 및 리벳, 너트, 볼트 등의 기타 기존 조임쇠와 관련된 단점을 보완하기 위해 개발되었습니다. 고유한 2¼ 코일 단면으로 쉽게 인식되는 코일 핀은 호스트 구성품에 장착 시 압축되는 자체 고정 핀입니다. 코일 핀은 삽입 후에도 균일한 강도와 유연성이 유지되는 유일한 핀입니다. 진정한 "엔지니어링 조임쇠"인 코일 핀은 세 가지 "하중"으로 제공되어 설계자가 다양한 호스트 재료와 애플리케이션 요구 사항에 맞는 최적의 강도, 유연성 및 직경을 선택할 수 있습니다. 충격 흡수 설계를 통해 힘과 진동을 완화시켜 구멍 손상을 방지하고 어셈블리 수명을 연장시킵니다. 코일 핀에는 버가 없는 사각형 종단이 있고 다른 핀에 비해 삽입력이 낮아 자동 어셈블리 시스템에 적합합니다. 코일 스프링 핀은 특성상 주로 제품 품질과 총제조 비용이 중요한 요소인 분야에서 업계 표준으로 사용됩니다.

Y: 전체 구멍 공차
X: 직경
A: 코일 스프링 핀
B: 슬롯 스프링 핀
C: 솔리드 홈이 파진 핀
D: 그라운드 다월 핀

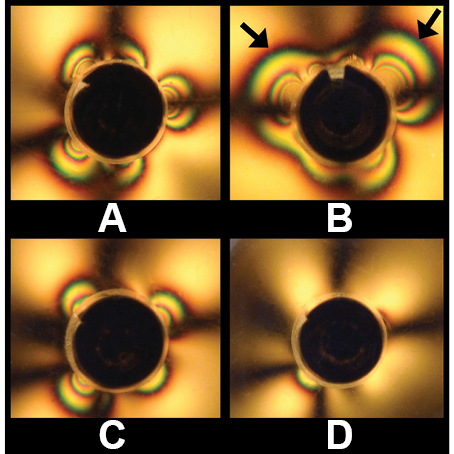

아래 그림은 슬롯 핀과 세 가지 하중의 코일 핀에 의해 가해진 래디얼력 간의 차이를 분명하게 보여줍니다. 플렉시글라스 보스에서 핀 주변에 관찰되는 물결선은 핀에 의해 가해진 응력을 나타냅니다. 패턴이 클수록 핀이 가하는 응력이 높은 것입니다. 응력 패턴의 크기가 저하중 코일 핀에서 가장 작고 표준 하중 및 고하중으로 갈수록 패턴이 점차적으로 커집니다. 고하중 코일 핀과 슬롯 핀은 응력의 크기가 비슷할 수 있으며, 둘 모두 플라스틱 애플리케이션에는 절대 권장되지 않습니다. 그러나 코일 핀의 응력이 슬롯 핀(이미지에서 응력이 가장 큰 두 곳이 화살표로 표시됨)보다 훨씬 균일하게 분포해 있습니다. 코일 핀이 균일한 래디얼력을 가하기 때문에 고정력이 높아지고 어셈블리 수명이 연장됩니다.

A: 고
B: 슬롯
C: 표준
D: 저

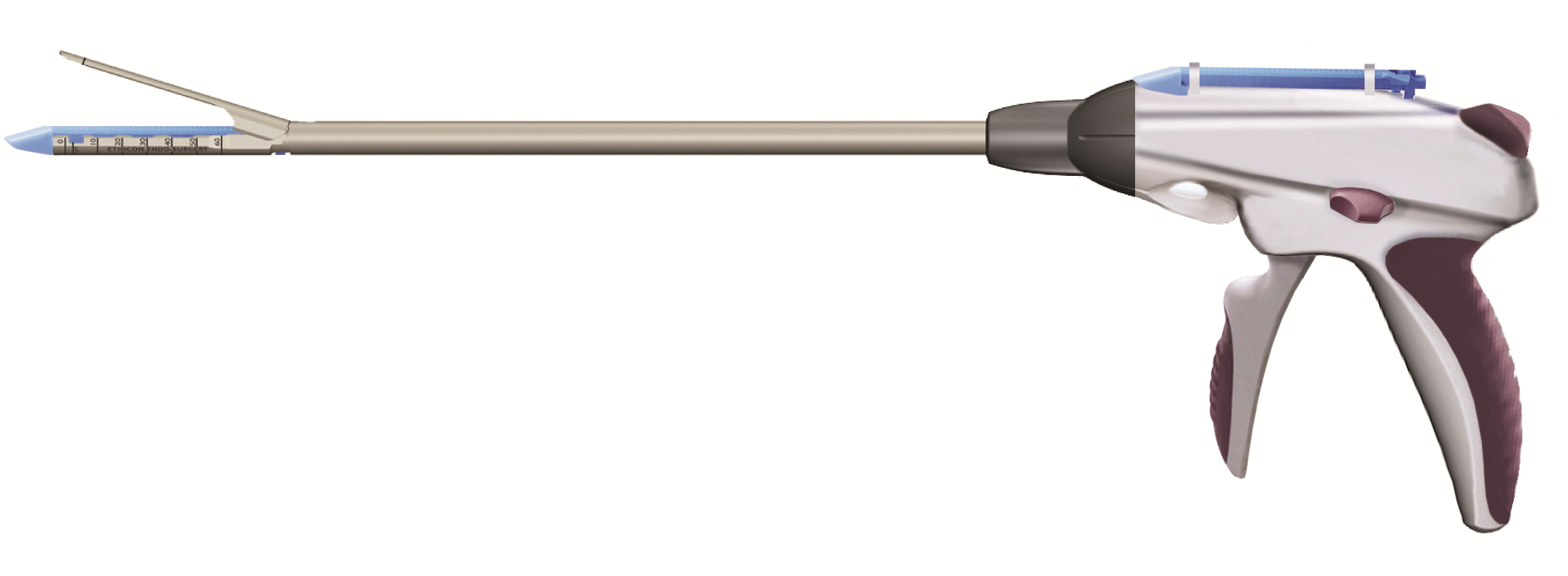

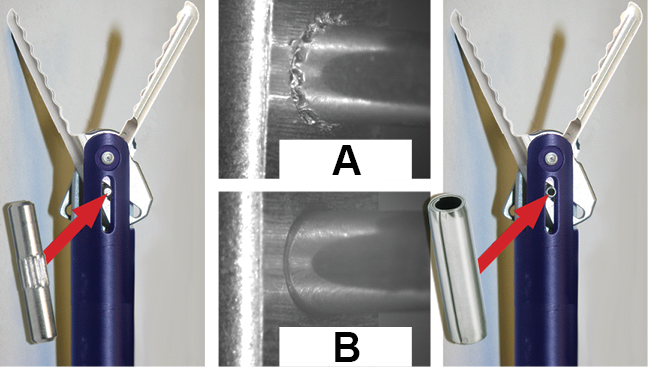

한 의료기기 제조업체는 이전에 외과의사가 환자를 완전히 개복하여 수술하는 대신 복강경 포트를 통해 수술을 시행할 때 사용하는 수술용 "그래스퍼"에 가공 널링 솔리드 핀을 사용했습니다. 핀은 기기 말단부에 있는 조이는 부분을 움직이기 위해 사용됩니다. 경질 솔리드 핀은 삽입력이 커서 핀 변형과 어셈블리 손상을 일으키고 금속 조각을 생성합니다. 이 기기는 인체 내에서 사용되기 때문에 금속 부스러기가 있어서는 안 됩니다.

이후 열처리 없이 303 SST로 만들어진 널링 핀은 경화 처리된 416 SST 샤프트에 장착되었습니다. 경도의 불일치와 더불어 핀과 호스트 재료 사이의 크기 변동이 조각 생성, 높은 삽입력, 핀 굽힘 및 관련된 하위 어셈블리 손상의 근본 원인인 것으로 밝혀졌습니다.

이러한 모든 문제를 해결하기 위해 제조업체는 솔리드 핀을 열처리한 420 SST 저하중 코일 스프링 핀으로 교체했습니다. 저하중 코일 핀은 강도와 유연성을 균형적으로 제공하여 삽입력을 줄이는 한편, 구멍을 손상시키거나 조각을 생성하지 않으면서 적합한 고정력을 제공했습니다.

솔리드 널링 핀에 의해 발생한 품질 문제를 영구적으로 해결한 것 외에도 의료기기 제조업체는 가공 솔리드 핀을 압연 코일 핀으로 전환할 때 발생하는 비용도 크게 절감했습니다.

압연 금속 스페이서는 차단 관, 관, 그로밋 및 터닝 또는 가공 부품을 대체하는 훌륭한 경제적 대안으로서 일반적으로 스탠드오프, 디스턴스 부쉬, 슬리브, 축 및 핀으로 사용됩니다. 압연 스페이서는 어떠한 버 또는 조각도 생성하지 않고 만들어지며 사각의 깔끔한 절삭 종단을 가지고 있습니다. 이는 의료기기에 사용되는 구성품의 매우 중요한 특징입니다.

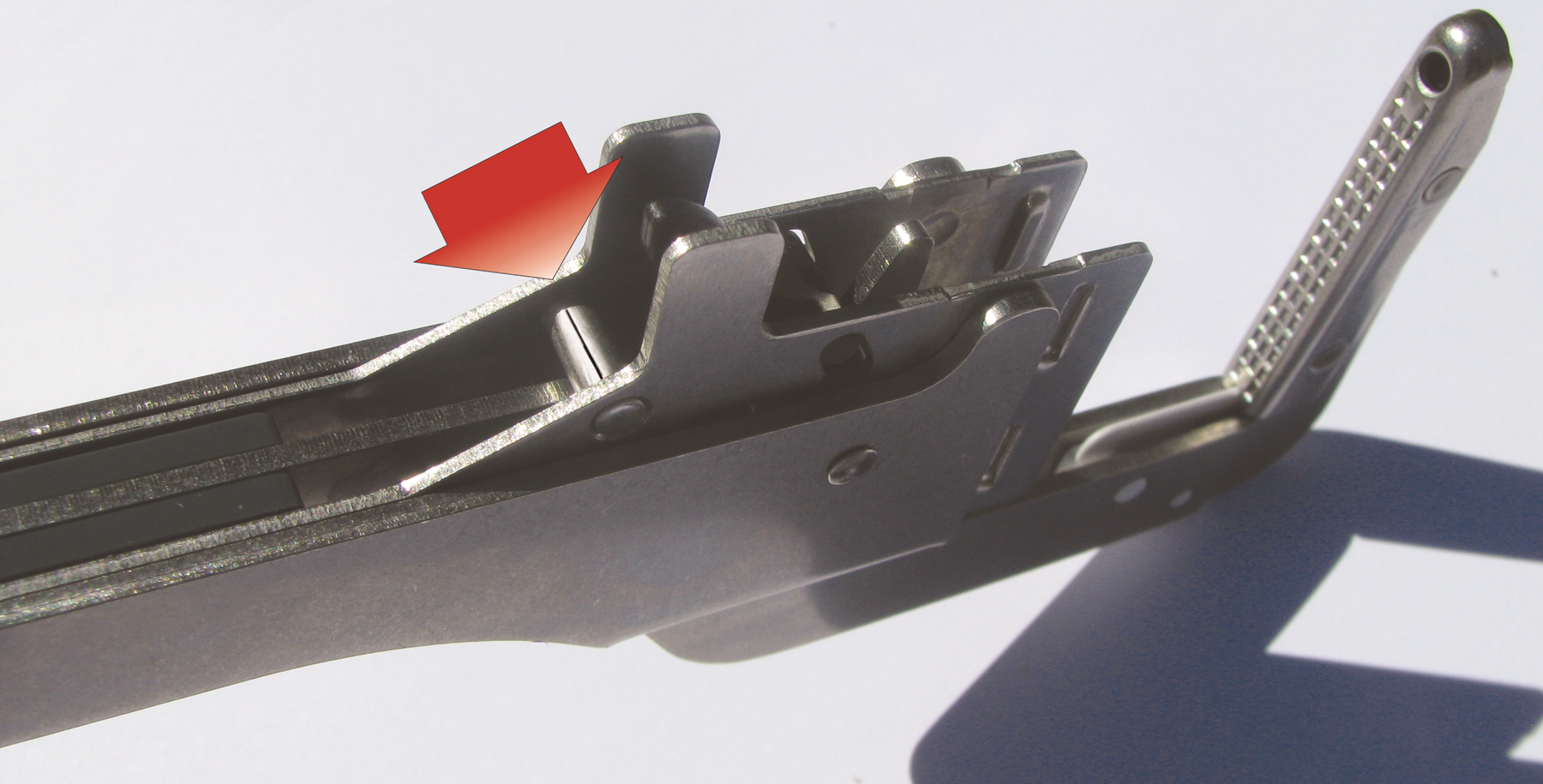

제조업체는 의료기기에서 두 개의 얇은 스테인리스 플레이트를 서로 떨어트리기 위해 가공 부쉬와 차단 관을 일반적으로 사용합니다. 가공 부쉬 또는 관의 내경에 리벳을 통과시켜 기기 수명 내내 두 플레이트가 서로 간에 평행하게 유지되도록 일정한 압력으로 플레이트를 고정시키는 것이 관례적입니다. 이 단순한 스페이싱 애플리케이션은 의료 산업에서 매우 일반적인데, 성능에 부정적 영향을 미치지 않고 압연 스페이서를 사용하도록 쉽게 교체할 수 있습니다. 차단 관을 압연 스페이서로 전환하면 일반적으로 약 50%의 비용이 절감되며, 압연 스페이서 비용은 대개 가공 부쉬의 1/10 수준입니다.

다양한 제품 솔루션을 보유한 고품질 조임쇠 제조업체를 선택하는 것도 중요하지만 결합 및 조립 부문에서 광범위한 애플리케이션 엔지니어링 지식을 보유한 회사와 협력하는 것도 마찬가지로 중요합니다. 설계 단계에서 풍부한 지식을 보유한 애플리케이션 엔지니어링 지향적 제조공급업체와  협력하는 고객사는 엔지니어링 조임쇠 설계가 수월할 뿐만 아니라 조임쇠와 의료기기 사이의 인터페이스와 관련해 현명하게 추천할 수 있습니다.

설계 과정의 초기에 공급업체를 참여시킬수록 기기 제조업체가 상용 조임쇠를 구입해서 사용할 수 있는 가능성이 커집니다. 일반적으로, 각 애플리케이션에 사용할 수 있는 조임쇠의 유형은 매우 많습니다. 궁극적으로, 가장 비용 효율적인 솔루션은 호스트 재료, 제조 공차, 애플리케이션 요구 사항 및 조립 방법을 따져서 결정하게 됩니다.

상용 부품을 지정하면 해당 부품을 재고로부터 쉽게 조달할 수 있고 최소 구매 요구 사항이 없으며, 툴링이나 개발 비용을 지출할 필요가 없다는 이점이 있습니다. 즉, 시제품 단계 또는 전면적 생산 요구 사항에서 요구되는 모든 경우에 부품을 신속하게 제공할 수 있습니다.

궁극적으로, 설계자는 의료기기의 품질을 개선하고 조립 프로세스를 간소화하며 총비용이 가장 저렴한 엔지니어링 조임쇠를 사용해야 합니다.
