Polska어셈블리 수명을 최대화하는 조임쇠 선택 방법
Christie L. Jones, 시장 개발 관리자
백서 다운로드조임쇠는 일반적으로 어셈블리 내에서 가장 작고 가장 저렴한 구성품입니다. 조임쇠는 일반적으로 전체 어셈블리를 하나로 결합시키는 중요한 역할을 하지만 설계를 마칠 때까지 크게 신경쓰지 않는 경향이 있습니다. 조임쇠의 중요성에도 불구하고 설계 엔지니어가 체결과 결합에 관한 정식 기술 교육을 받는 경우는 많지 않습니다. (다음 번에도 어려움 없이 평상시처럼 작업할 수 있습니다.)
어셈블리는 여러 가지 방식으로 결합시킬 수 있습니다. 볼트, 리벳, 나사 및 핀을 비롯하여 그 외 다양한 방법들이 있습니다. 이러한 방법은 크게 두 가지 범주로 나뉩니다. (1) 두 개의 구성품이나 두 작동 단계를 하나로 유지시키는 방법; 및 (2) 구성품이 자체 고정되는 방법. 설계 엔지니어의 과제는 제조 비용을 최소화시키면서 시간이 지나도 완전한 상태로 유지되는 고품질 결합부를 제공하는 방법을 선택하는 것입니다. 많은 애플리케이션에서는 자체 고정 핀이 적합한 선택입니다. 어려움은 해당 애플리케이션에 적합한 강도와 유연성을 가진 적절한 핀을 선택하는 데 있습니다. 기술적으로, 하중이 가해졌을 때 하중을 받는 것은 핀, 구멍 또는 어셈블리 중 일부입니다. 너무 딱딱한 핀은 구멍을 길게 늘여 결국 어셈블리의 파손을 유발합니다. 너무 유연한 핀은 동적 하중 작용 시 피로 현상을 보입니다.
솔리드 핀
솔리드 핀은 여러 가지 형태로 제공됩니다. 다월 핀, 널링 핀 및 홈이 파진 핀 등을 예로 들 수 있습니다. 일반적으로, 솔리드 핀은 강하고 상대적으로 딱딱합니다. 솔리드 핀은 충격과 동적 하중을 흡수하지 못하고 접합 구성품으로 전달합니다. 많은 애플리케이션에서 솔리드 핀이 효과적 솔루션이지만 많은 경우에 동력을 면밀하게 검토해야 합니다. 예를 들어 솔리드 핀은 고하중 애플리케이션에서 최상의 선택이라는 통념이 있습니다. 그렇지만 핀이 딱딱하기 때문에 동적 하중 조건에서 사용했을 때 솔리드 핀은 구멍을 손상시켜 조기 파손을 유발하는 경우가 많습니다. 또한 보다 연한 솔리드 핀 재료를 사용하면 호스트의 손상은 줄어들지만 핀의 강도도 감소한다는 단점이 있습니다. 이와 달리, 열처리한 스프링 핀은 솔리드 핀보다 강한 경우가 많고 내재적 유연성이 있어 동적 고하중 애플리케이션에서 어셈블리 수명을 최대화합니다.

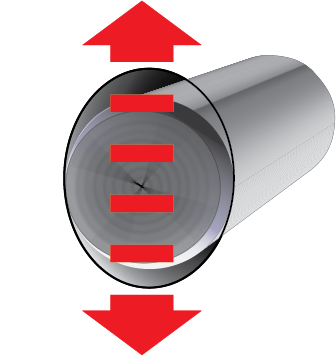

솔리드 핀의 강성으로 인해 구멍이 길게 늘어납니다
슬롯 스프링 핀
코일 스프링 핀
슬롯 핀
핀이 유연하여 제조 비용이 절감됩니다. 그러나 새로운 설계, 특히 알루미늄이나 플라스틱 등의 연성 호스트 재료에서 동적 하중이 적용되는 애플리케이션에 슬롯 핀을 사용하기 어렵게 만드는 몇 가지 단점이 있습니다.
슬롯 핀은 코일 핀에 비해 상당히 경직되어 있으며 틈새에서 180º까지만 구부려집니다. 이러한 특징들이 합쳐져 조기 어셈블리 파손을 유발할 수 있습니다.
또한 슬롯 핀은 자동으로 공급하고 장착하기가 매우 어렵습니다. 슬롯 핀에 가장 적합한 애플리케이션은 연강 및 경화강으로 제조되고 수동 조립되는 중요하지 않은 어셈블리입니다.

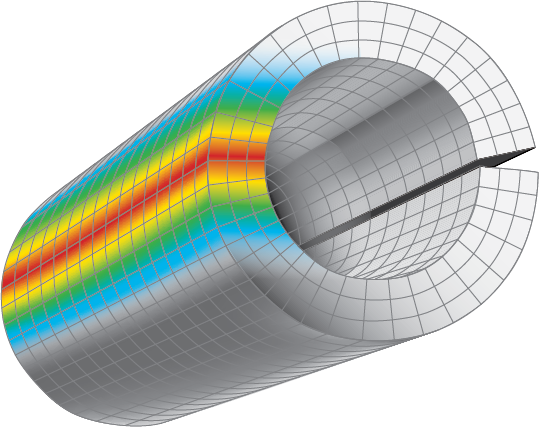

하중 작용 시 응력이 슬롯 핀의 틈새에서 반대쪽 180˚ 위치에 집중됩니다
물리는 문제로 인해 슬롯 핀은 자동 공급과 장착이 어렵습니다./span>
코일 스프링 핀
코일 핀은 슬롯 핀의 단점을 해결하고 설계 엔지니어에게 애플리케이션에 맞게 핀의 강도와 유연성을 조정할 수 있도록 지원하기 위해 개발되었습니다. 핀의 기능을 이와 같이 "맞춤화"할 수 있어 각 애플리케이션에서 최적의 강도와 유연성을 제공할 수 있습니다. 저하중 핀은 일반적으로 연성 또는 취성 재료에 권장됩니다. 중간(또는 표준) 하중 핀은 연강과 비철 어셈블리에 권장됩니다. 고하중 핀은 경화 처리된 구성품에 사용해야 합니다.
코일 핀은 장착 후 충격과 진동을 흡수하는 능력이 가장 좋기 때문에 어셈블리의 가용 수명을 연장시키고 대량 생산 환경에서 자동 공급과 장착이 용이합니다.
코일 핀은 하중 작용 시 휘어져 충격과 진동을 흡수합니다

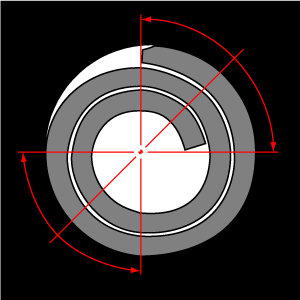

코일 핀은 구멍과 270º접촉합니다
코일 핀은 힌지 핀, 얼라인먼트 핀, 스톱 핀으로 사용하거나 다수의 구성품을 하나로 고정시키는 데(예: 기어와 샤프트를 핀으로 결합) 사용할 수 있습니다. 코일 핀은 일반적으로 캠 팔로워로 권장되지 않으며, 핀 체결 길이가 제한적인 경우에도 권장되지 않습니다. 이러한 애플리케이션에는 일반적으로 고정 기능이 있는 솔리드 핀이 최상의 선택입니다.
어셈블리를 고정시키는 방법이 다양한 만큼 엔지니어는 엔지니어링 조임쇠 제조업체가 제공하는 애플리케이션 엔지니어링 서비스를 이용하는 것이 좋습니다. 체결 및 어셈블리 분야의 산업 전문가와 협력함으로써 엔지니어는 제품 수명 내내 뛰어난 성능을 제공하고 애플리케이션의 무결성을 유지하는 가장 비용 효율적인 솔루션을 어셈블리에 채택할 것입니다.
