가장 비용 효율적인 얼라인먼트 다월을 선택하는 방법

Christie L. Jones, 시장 개발 관리자

백서 다운로드

구성품을 정렬시키는 방법에는 여러 가지가 있습니다. 설계 엔지니어는 최소 비용으로 최상의 결과를 제공하는 솔루션을 선택해야 합니다.

가장 일반적이고, 보통의 경우 가장 값비싼 얼라인먼트 다월은 ISO 8734에 따라 제조됩니다. 이러한 정밀 그라운드 "평행" 핀은 저렴한 비용으로 탁월한 위치 공차를 제공합니다. 그라운드 다월에는 매우 정밀한 구멍 공차가 요구됩니다. 또한 이 솔루션은 일반적으로 강도를 높이기 위해 전체 경화 처리되거나 내마모성을 위해 표면 경화 처리됩니다. 핀 사용 목적이 단순히 정렬뿐이라면 열처리 공정은 기능상의 이점 없이 비용만 높이는 결과를 초래합니다.

SPIROL의 GD100 그라운드 할로우 다월은 얼라인먼트 애플리케이션에서 솔리드 그라운드 다월을 직접 대체하도록 설계되었습니다. 이 경량 솔루션은 크게 절감된 비용으로 솔리드 그라운드 다월과 동일한 위치 정확도를 제공합니다. 솔리드 모델과 마찬가지로, GD100 할로우 다월은 정밀하게 연삭되므로 적절한 장착과 유지를 위해 동일한 구멍 공차가 요구됩니다. GD100은 솔리드 다월에 비해 무게가 약 50% 가벼우며 성능 저하 없이 경량화를 추구하는 비용에 민감한 설계 엔지니어가 중요하게 고려해야 할 모델입니다. 가벼운 무게는 화물 운송비를 줄이는 이점도 있습니다.

그라운드 할로우 다월은 엔진 뒤쪽의 정확한 자동차 변속장치 케이스 위치를 찾아냅니다.

그림 1
그라운드 할로우 다월은 엔진 뒤쪽의 정확한 자동차 변속장치 케이스 위치를 찾아냅니다.

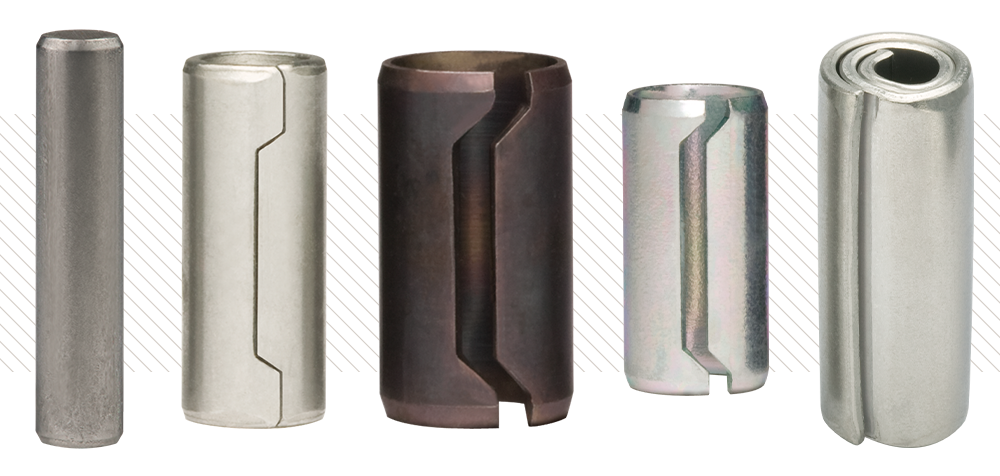

그림 2: 왼쪽부터 오른쪽 순서: ISO 8734 규격의 평행 핀, 중공 다월, 다월 부싱, 스프링 다월, 코일 스프링 핀

그림 2
그림 2: 왼쪽부터 오른쪽 순서: ISO 8734 규격의 평행 핀, 중공 다월, 다월 부싱, 스프링 다월, 코일 스프링 핀

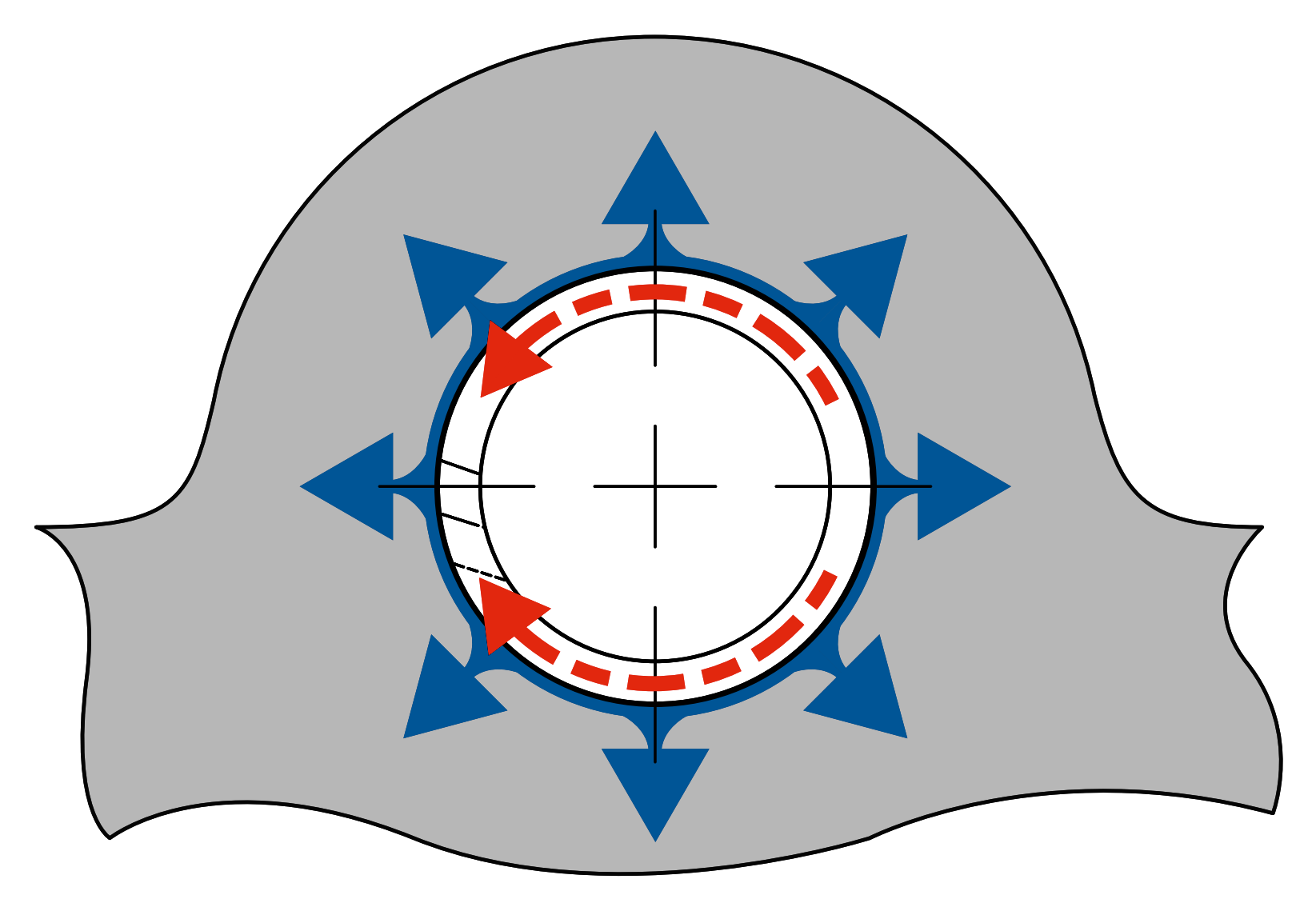

스프링 얼라인먼트 다월, 다월 부쉬 및 코일 스프링 핀은 정밀 연삭 부품이 아니지만 얼라인먼트 목적에 맞게 구멍 위치를 정확히 잡아줄 수 있습니다. 이러한 각 옵션은 고정되어 들어가는 구멍보다 더 크게 설계됩니다. 간섭이 아닌 압축을 통해 고정력을 확보하기 때문에 구멍 공차에 여유가 있고 2차 리밍 작업이 불필요하여 제조 비용이 절감됩니다. 또한 이러한 부품의 유연성 덕분에 그라운드 솔리드 또는 그라운드 할로우 다월의 경우보다 삽입력이 크게 감소합니다. 이러한 부품의 스프링 특성은 넓은 구멍 공차를 흡수하고, 솔리드 다월과 비교하여 제조 비용을 줄이며 구성품 비용을 대폭 절감합니다.

스프링 얼라인먼트 다월 및 코일 핀은 구성품을 서로 간에 정확하게 배치시킬 때 사용되는 경우가 많습니다. 스프링 다월은 길이 대 직경 비율이 1.5:1 ~ 4:1인 "다월"이 필요한 분야에 일반적으로 권장됩니다. 코일 핀은 길이 대 직경 비율이 4:1 ~ 10:1로 더욱 큰 응용 분야에서 일반적으로 권장됩니다.

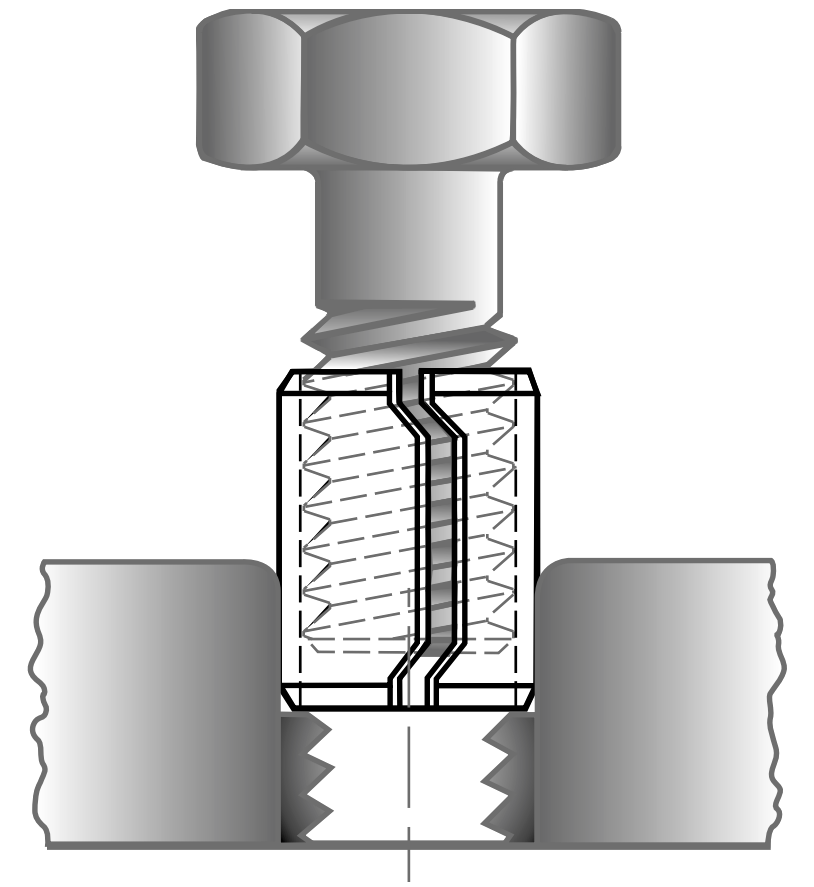

축 방향의 고정력을 주기 위해 볼트가 필요한 분야에서는 다월 부쉬 내경 안으로 볼트를 통과시켜 추가적인 절감 효과를 얻을 수 있습니다. 볼트용 구멍을 추가로 뚫을 필요가 없어 추가 비용이 들어가지 않습니다. 다월 부쉬는 전단 하중으로부터 볼트를 보호하기 위해 경화 처리되며 볼트에 가해지는 힘을 장력 하중으로 분리시켜 결합부 무결성을 보장합니다.

그라운드 할로우 다월은 엔진 뒤쪽의 정확한 자동차 변속장치 케이스 위치를 찾아냅니다.

그림 3
그라운드 할로우 다월은 엔진 뒤쪽의 정확한 자동차 변속장치 케이스 위치를 찾아냅니다.

그림 4

그림 4

가장 비용 효율적인 정렬 부품을 선택하기 위해 설계 엔지니어는 다음 사항을 고려해야 합니다:

  • 요구되는 위치 공차
  • 2차 가공 비용 (구멍 리밍/호닝)
  • 전체 조립 중량
  • 관련 운송비
  • 다웰 또는 핀 가격

정렬에 사용할 수 있는 다양한 패스너를 고려할 때, 엔지니어들은 업계 전문가와 협력하여 제품 수명 기간 동안 요구되는 성능을 제공할 수 있는 가장 비용 효율적인 정렬 부품을 조립에 적용해야 합니다.

결론

실심 다웰과 중공 다웰 모두 정밀한 정렬을 유지하고 볼트가 전단 하중을 받는 것을 방지할 수 있습니다. 그러나 중공 정렬 다웰은 연마된 실심 다웰보다 무게가 약 50% 가볍고 가격도 훨씬 저렴합니다. 또한 스프링 정렬 다웰은 구멍 공차의 범위를 더 넓게 수용할 수 있어 비용을 추가로 절감해 주며, 조립체를 고정하는 데 볼트를 사용하는 경우 볼트를 위해 별도의 구멍을 뚫을 필요가 없어집니다.
