열/초음파 인서트를 위한 홀 설계 방법

Christie Jones – 마케팅 이사, 부사장

백서 다운로드

플라스틱용 인서트너트를 사용하면 설계자가 기계가공 및 주조 금속 부품을 플라스틱으로 교체하여 볼트 결합 강도를 유지하면서 상당한 비용 및 중량 절감을 달성할 수 있습니다:

  1. 적용 요건에 적합한 인서트를 선택하고,
  2. 인서트가 홀에 제대로 조립되고,
  3. 인서트가 사용되는 홀은 플라스틱 종류, 선택한 인서트 및 조립 방법을 고려하여 올바르게 설계되었습니다.

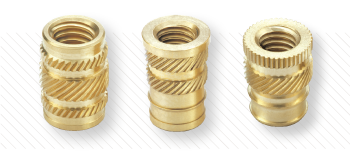

인서트너트

인서트는 또한 재사용 가능한 나사산을 제공하고 부품을 단단히 고정합니다. 쓰레드 인서트가 일반적으로 나사 직경의 2배라는 점을 감안할 때 인서트를 사용하는 부품의 하중 전달 능력은 나사만 사용할 때보다 약 4배 정도 증가합니다. 인서트의 길이를 늘려 인발 저항을 더욱 높일 수 있습니다.

홀 내부의 고정은 인서트의 외부 기능을 준수하는 플라스틱에 의해 제공됩니다. 플라스틱이 응고될 때 인서트가 최대 성능을 달성할 수 있도록 이러한 외부 기능을 완전히 채우려면 충분한 양의 플라스틱을 주입해야 합니다.

이 백서는 최대 성능을 달성하기 위해 열 또는 초음파 장비에 의해 설치된 쓰레드 인서트를 사용하는 플라스틱 제품의 홀에 대한 설계 지침에 중점을 둡니다.

최적 설계 지침 :

열이나 초음파로 설치하는 인서트를 위한 홀은 항상 인서트의 길이보다 깊어야 합니다. 잭 아웃이 발생할 수 있으므로 조립 나사가 구멍에서 바닥으로 빠져서는 안 됩니다. 권장되는 최소 구멍 깊이는 인서트 길이에 2개의 나사 피치를 더한 값입니다.

설치된 인서트의 상단은 호스트에서 최대 돌출이 0.13mm(0.005")인 플라스틱 부품의 표면과 같은 높이여야 합니다.

맞음
(플러시)

틀림
(높음)

틀림
((낮음)

설치 후 인서트 상단이 플라스틱 표면과 같은 높이가 되도록 카운터보어는 헤드 인서트에만 권장됩니다. 카운터보어의 직경은 인서트의 헤드 직경보다 0.5mm(.02") ~ 1.3mm(.05") 커야 합니다. 최소 카운터보어 깊이는 헤드 두께로 지정해야 합니다.

정확한 홀 크기가 중요합니다. 큰 홀은 성능을 저하시키는 반면 작은 홀은 플라스틱에 바람직하지 않은 응력과 잠재적인 균열을 유발합니다. 크기가 작은 홀은 홀 가장자리에 플래시가 발생하여 인서트를 설치하기 어렵게 만들 수도 있습니다.

L + 2 쓰레드 피치

(A) = L + 2 쓰레드 피치

스트레이트 홀

A: 최대 테이퍼 1°
B: ∅D
C: 최소 홀 깊이인서트 길이 + 2 스레드 피치
D: 최적의 보스 직경2-3배 인서트 직경

테이퍼 홀

A: ∅E
B: 최소 홀 깊이인서트 길이 + 2 스레드 피치
C: 최적의 보스 직경2-3배 인서트 직경
D: ∅D



스피롤(SPIROL)은 플라스틱용 인서트 디자인 가이드에서 각 인서트 스타일에 권장되는 홀 크기를 제공합니다. 유리/미네랄 필러를 사용하는 경우 권장 홀을 검토해야 합니다. 필러 함량이 15% 이상인 경우 홀을 0.08mm(.003") 늘리는 것이 좋으며, 함량이 35% 이상인 경우 제안된 홀 증가는 0.15mm(. 006”). 중간 내용의 경우 보간이 제안됩니다.

직선 홀의 경우 테이퍼는 끼인각이 1°를 초과해서는 안 됩니다. 테이퍼 구멍의 끼인각은 8°여야 합니다. 직선 홀에는 직선 인서트만 사용해야 하며 테이퍼 구멍에는 테이퍼 인서트만 사용해야 합니다.

틀림

틀림

맞음

맞음

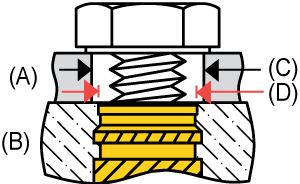

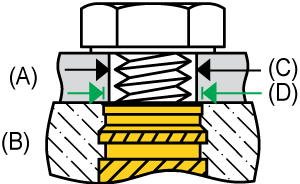

A: 상대부품
B: 호스트		 C: 홀 ∅H
D: 파일럿 ∅P

상대 부품의 홀은 "잭 아웃"으로 알려진 인서트가 제품을 통해 당기는 것을 방지하기 위해 호스트의 인서트 파일럿 직경보다 작아야 합니다.

드릴 홀보다 성형 홀이 선호됩니다. 성형된 홀의 강하고 조밀한 표면은 성능을 향상시킵니다. 코어 핀은 수축을 허용할 만큼 충분히 커야 합니다.

인서트 성능은 인서트를 둘러싼 플라스틱 보스 및/또는 벽 두께의 영향을 받습니다. 일반적으로 플라스틱의 최적 벽 두께 또는 보스 직경은 인서트 직경의 2~3배이며 상대적 승수는 인서트 직경이 증가함에 따라 감소합니다. 벽 두께는 설치 중 팽창을 방지할 수 있을 만큼 충분하고 나사의 권장 설치 토크를 견딜 수 있을 만큼 강해야 합니다. 니트 라인이 불량하면 고장이 발생하고 인서트 성능이 저하됩니다. 강도를 높이기 위해 보스에 립을 추가할 수 있습니다.

상대 부품에 있는 홀의 직경은 매우 중요합니다. 플라스틱이 아닌 인서트가 하중을 견뎌야 합니다. 결합 부품의 홀은 조립 나사의 외부 직경보다 커야 하지만 인서트의 파일럿 또는 면 직경보다 작아야 합니다. 이것은 잭 아웃을 방지합니다. 정렬을 위해 결합 부품에 더 큰 홀이 필요한 경우 헤드 인서트를 고려해야 합니다.

다양한 플라스틱과 충전재 및 이들의 조합을 고려할 때 각 응용 분야에 대해 스피롤 엔지니어링팀과의 상담을 적극 권장합니다.
