코일 스프링 핀을 제거하는 방법

Christie Jones, 마케팅 부사장 겸 이사

설치 시 즉시 구멍을 손상시키는 솔리드 핀과 달리 코일 스프링 핀은 수리가 가능한 패스너이며 올바르게 수행하면 본체 부속품에 손상을 주지 않고 제거할 수 있습니다. 그러나 핀 제거의 난이도는 구멍 유형에 따라 크게 다릅니다. 관통 구멍의 코일 핀은 간단하고 빠르게 제거할 수 있습니다. 반대로 막힌 구멍에서 코일 핀을 제거하는 데 사용할 수 있는 옵션은 제한적입니다.

코일 스프링 핀은 경량, 표준 및 중장비로 제공됩니다

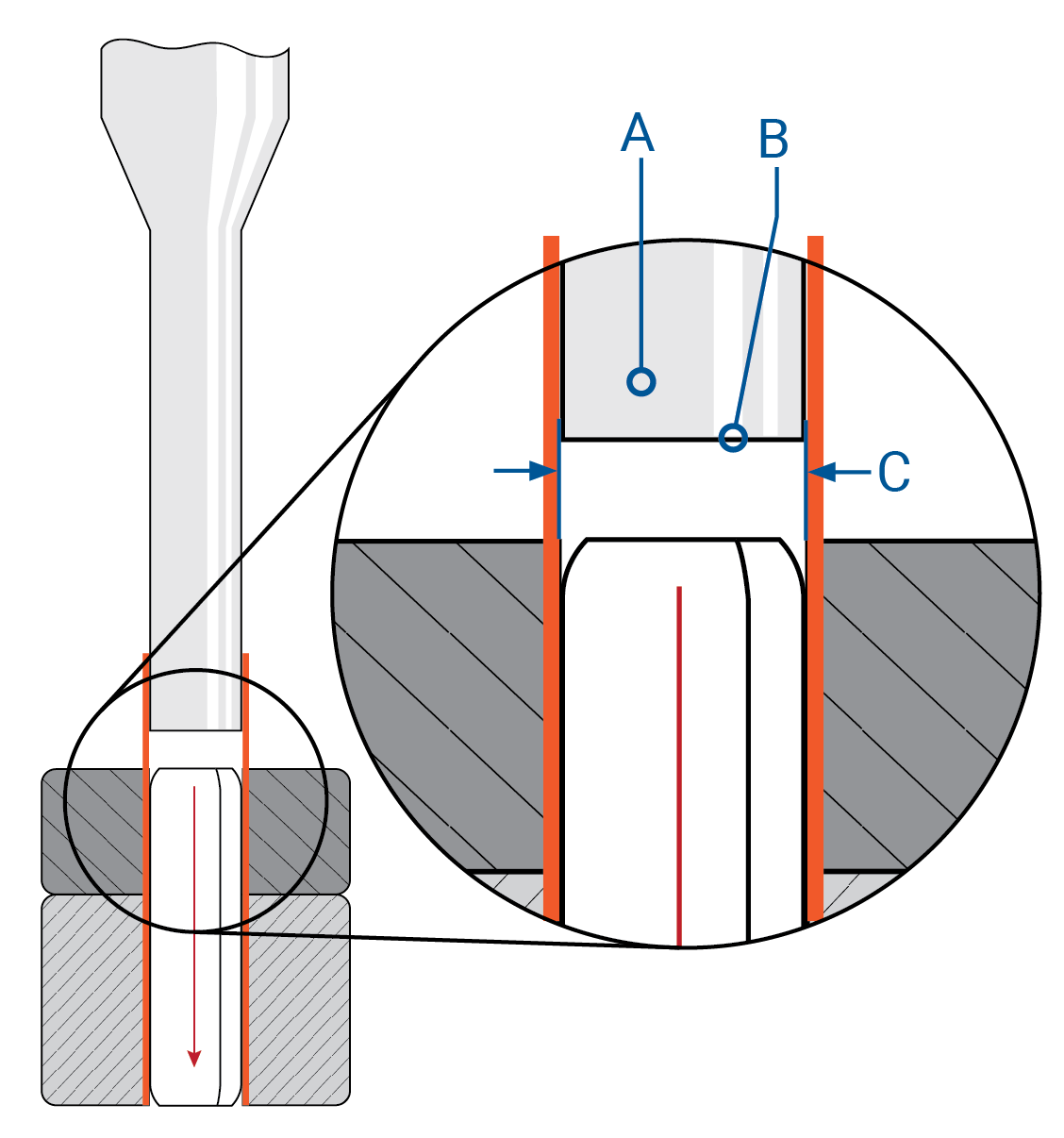

그림 1
A: 펀치 직경 ≈ 구멍 직경
B: 펀치 팁이 평평합니다
C: 구멍 직경

관통 구멍 제거

관통 구멍이 있는 어셈블리에서 코일 스프링 핀은 쉽고 빠르게 제거할 수 있습니다. 먼저 구멍 직경을 결정합니다. 다음으로 동일한 공칭 직경의 핀 펀치를 찾습니다. 펀치는 끝이 평평하고 정사각형이어야 하며 전체에 걸쳐 일정한 직경을 갖추어야 합니다. 어떤 경우에도 핀과 접촉하는 펀치 끝의 지름은 코일 핀의 가장 바깥쪽 코일 지름보다 작아서는 안 됩니다. 펀치를 구멍에 삽입한 다음 망치로 펀치를 조심스럽게 전진시키거나 코일 핀이 반대쪽에서 나올 때까지 누릅니다. 올바르게 수행하면 어셈블리가 손상되지 않으며 부속품에 대한 정비를 받은 후 핀을 어셈블리에 다시 설치할 수 있습니다. 슬롯 핀에 효과적이지만 둥근 볼 엔드 펀치를 사용하여 코일 핀을 제거하지 마십시오. 아래 그림 1을 참조하십시오.

블라인드 홀 제거

막힌 구멍이 있는 조립품은 상당한 문제가 있습니다. 다양한 구현 수준으로 핀 제거에 대한 많은 접근 방식이 있지만 가장 효과적인 제거 방법은 방전 기계(플런지 EDM)를 사용하는 것입니다. 일부 응용 분야에서 핀 축에 드릴링을 할 때 주의 깊 게 냉각제를 사용하면 핀이 충분히 제거되어 펜치로 구멍에서 수동으로 “집어낼” 수 있습니다. 경우에 따라 정비 가능성이 필요한 막힌 구멍이 있는 제조업체는 핀을 사용하여 구멍을 잡고 펜치로 구멍에서 외경을 당길 수 있습니다.

Conclusion

설계자는 어셈블리의 정비 가능한 요구 사항을 감안하여 본체 부속품의 설계를 최적화해야 합니다. 핀 설치의 용이성뿐만 아니라 핀 제거의 용이성과 능력도 고려해야 합니다.

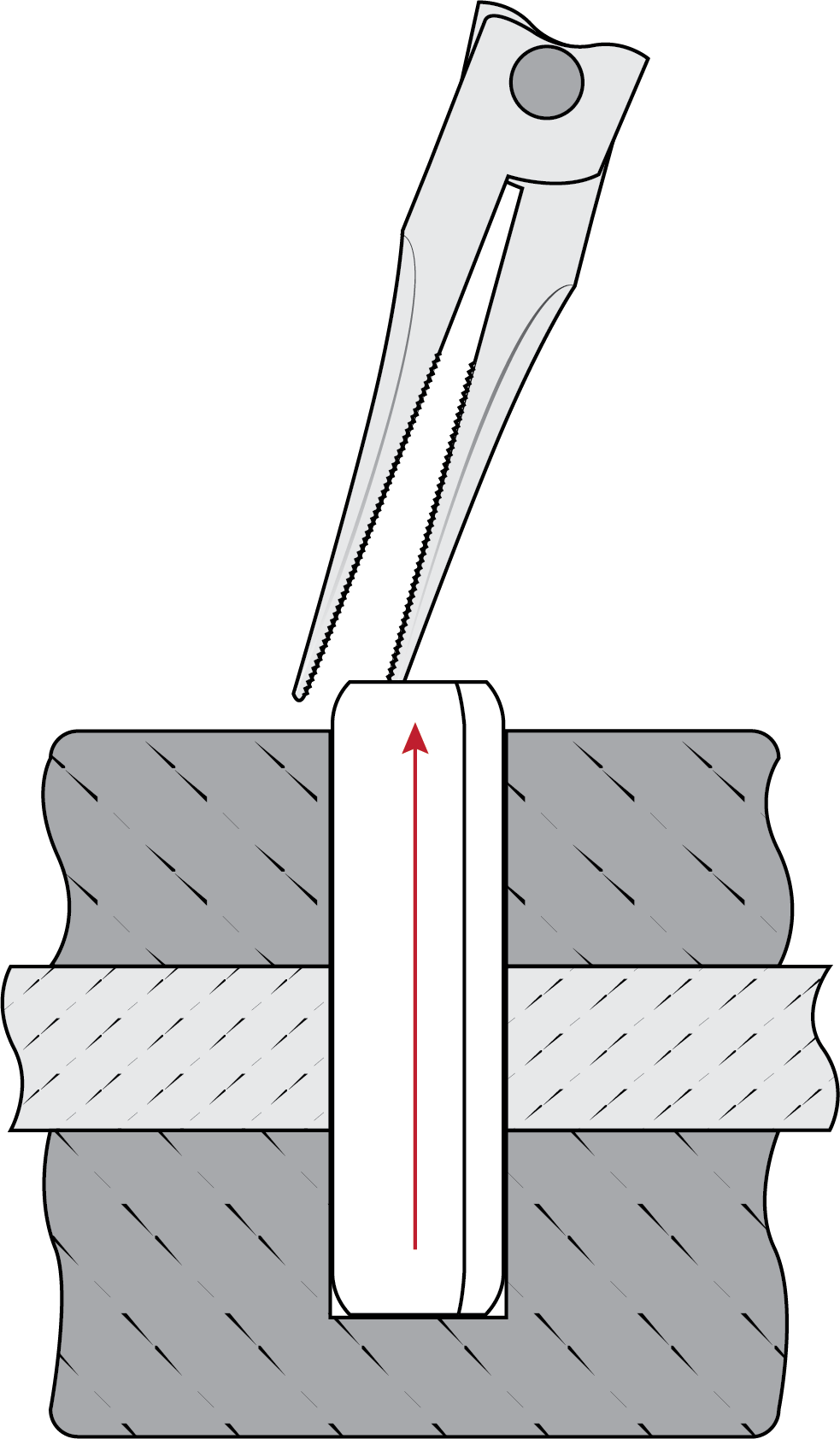

그림 2

백서 다운로드

이 기사는 원래 Jeff Greenwood가 작성했습니다.
